DS-WR 井口抽油桿云漏磁探傷儀
儀器特性及用途
——————————————————————————————————————————————————————————————
DS-WR 系列井口抽油桿云漏磁探傷儀是一種定量檢測抽油桿表面和內部橫向裂紋 . 腐蝕和壁厚減薄型的數字化漏磁探傷儀。采用了基于磁屏蔽和空間濾波技術的傳感器；基于數字濾波技術的計算機數據處理系統；檢測結果可實時顯示 . 存儲 . 打印。

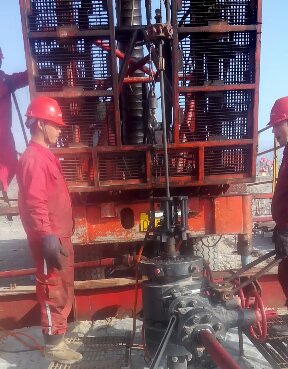

獨有防噴快速設備拆卸結構，無螺栓固定方式。
廣泛應用于采油工藝研究所 . 工程技術大隊 . 井下作業 . 現場檢測技術服務大隊等部門。
技術參數
————————————————————————————————————————————————————
1 . 抽油桿檢測參照標準：API-SPEC.11B.26、SY/T5029-2013、Q/SH1020 0780-2008；
2. 檢測范圍：φ19.φ22.φ25；φ32.φ36.φ38.φ42；
3 . 橫向裂紋分辨力： 0.1mm（深） x 10mm（長）；
4. 腐蝕坑及孔洞分辨力：φ2.0mm（深大于 0.3mm）；
5 . 抽油桿兩端的檢測盲區：20mm；
6 . 檢測速度：0.001 — 3 m/s；
7 . 準確報警率：98%；
8 . 傳感器工作環境溫度：-30℃ — 70℃；
9 . 信號調理系統 .計算機工作環境溫度：-5℃ — 60℃；工作濕度：0 — 98%（不結露）；
10. 電源：AC220V±10% 50Hz 或者鋰電池供電。
